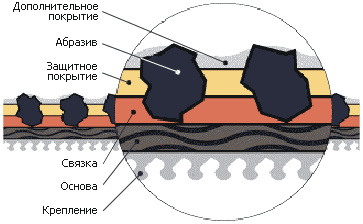

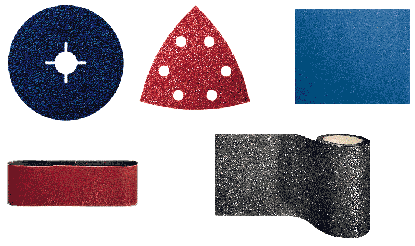

Макаров Александр АлександровичШкурка шлифовальная абразивнаяШлифовальная шкурка (ШШ) – абразивный инструмент состоящий из гибкой основы с нанесенным на нее одним или несколькими слоями абразивного материала, закрепленного связкой с дополнительным покрытием. Для крепления шлифовальной шкурки к инструменту на нижнюю часть основы может наносится крепление «липучка» (см. рис. 1). Рис. 1. Структура шлифовальной шкурки ШШ выпускается в виде листов прямоугольной, круглой и дельтавидной формы, замкнутых лент, дисков, трубок, колец, лепестковых и веерных шлифовальных кругов. Основа Выбор основы ШШ зависит от условий работы. В качестве основы используют:
Выбор основы обусловлен нагрузками при шлифовании. Связка Для изготовления ШШ применяют связки различных видов и марок. При изготовлении тканевых, бумажных и комбинированных шкурок используется мездровый клей, мездровый клей в сочетании с фенол-формальдегидными смолами и казеиновый клей. Абразивные материалы Абразив для ШШ изготавливают из электрокорундов, окислов алюминия и циркония, карбидов кремния, граната и эльбора. Выбор вида абразивного материала для изготовления шкурки зависит от обрабатываемого материала. Зернистость или размер зерна абразивного материала измеряется в микрометрах. Абразивные материалы распределяются по возрастанию твердости следующим образом: оксид циркония → оксид алюминия → карбид кремния. Выбирать абразивный материал, учитывая только твердость зерна, неверно, так как на долговечность шлифовального инструмента и качество шлифовки значительное влияние оказывают:
Так же необходимо учитывать и экономическую целесообразность использования того или иного абразивного материала. Так, например, стоимость оксида циркония значительно выше стоимости оксида алюминия или карбида кремния. Универсальная цветовая кодировка COLOUR Для удобства использования ШШ объединены в группы посредством цветовой маркировки. В зависимости от условий и требований, предъявляемых при эксплуатации, выпускаются ШШ характеристики которых приведены в табл. 1. Таблица 1 Цветовая маркировка шлифовальных шкурок
Только «белые» ШШ имеют дополнительное покрытие, содержащее соли кальция (см. рис. 1), препятствующее засаливанию абразивных зерен и налипанию обрабатываемого материала. Аналогичный прием используют слесари, когда при обработке вязких материалов шкурку или напильник натирают мелом. Поэтому дополнительное покрытие уменьшает трение, предотвращает засорение и значительно увеличивает срок службы ШШ при обработке окрашенных и лакированных поверхностей. Рис. 2. Лицевая сторона упаковки На лицевой стороне упаковки ШШ указываются (см. рис. 2):
На обратной стороне – рекомендации по использованию средств защиты и обзор диапазонов применения цветовых групп. Шлифзерно. Шлифзерно "Искусственный электрокорунд нормальный - 13А, 14А". Это материал высокой прочности с широкой областью применения. Он содержит 94,5 - 96,7% Al2O3 ,TiO2 - 1.8 - 2.6% и 1 - 2% других компонентов. Производится путем плавки бокситов. Шлифзерно "Искусственный электрокорунд белый 24А, 25А". Содержание Al2O3 - 99,4 - 99,7%, при незначительном наличии других окислов (Fe2O3, CaO, SiO2). Чистый материал используется в основном для кругов на керамической связке. Производится путем плавки очень чистого глинозёма. Шлифзерно "Карбид кремния черный - 53С, 54С". В карбиде кремния чёрном 53С, 54С содержание SiС составляет 96 - 99%. Карбид кремния черный производится путем восстановления двуокиси кремния в печах сопротивления. Карбид кремния черный широко используется для шлифования неметаллических материалов. Шлифзерно "Карбид кремния зеленый - 63С, 64С". Карбид кремния зеленый 63С, 64С подобен карбиду кремния черному, но с более высокой чистотой. Область применения карбид кремния зеленого та же; в основном для кругов средних и мелких зернистостей. Карбид кремния благодаря высокой твердости и режущей способности применяется для производства абразивных инструментов и для свободного шлифования. Он необходим для шлифовки чугуна, твердых сплавов, цветных металлов, камня, стекла. Карбид кремния обладает высокой огнеупорностью и теплопроводностью, поэтому широко применяется в промышленности при изготовлении огнеупорных изделий. Карбид кремния обладает уникальными электрическими свойствами, поэтому применяется для производства высоковольтных разрядников и варисторов, а также силитовых нагревателей. Применяется в металлургической промышленности для раскисления стали, в производстве тиглей для разливки цветных и драгоценных металлов, для обмазки желобов и течек. Шлифовальные материалы (шлифзерно) выпускаются по стандарту FЕРА-42D по зерновому составу. Химический состав по ГОСТ 26327 Обозначение зернистости:
Ссылки на материалы по шлифовальной шкурке в Интернете: Шлифовальная шкурка и изделия из шлифшкурки - http://www.vshm.ru/prod31.php Cловарь терминов (абразивный материал, абразивный инструмент, электрокорунд и другие понятия) - http://www.vshm.ru/advise01.php Маркировка абразивного инструмента - http://www.vshm.ru/advise03.php Шлифовальный инструмент (статья) - http://n-t.ru/tp/ts/shi.htm Программа: «Абразивный инструмент v.1.3» Основные виды абразивного инструмента. Их обозначения, пояснения, размеры. Предназначена для студентов, технологов, кладовщиков, снабженцев. В новой версии добавлена шкурка шлифовальная (по 6 ГОСТам) и изделия из нее: листы, бобины, диски, ленты, круги лепестковые, конусы и трубки. размер:280 Кб - http://www.rutracker.com/software-review/id_30820/
|
